TESシリーズ全体

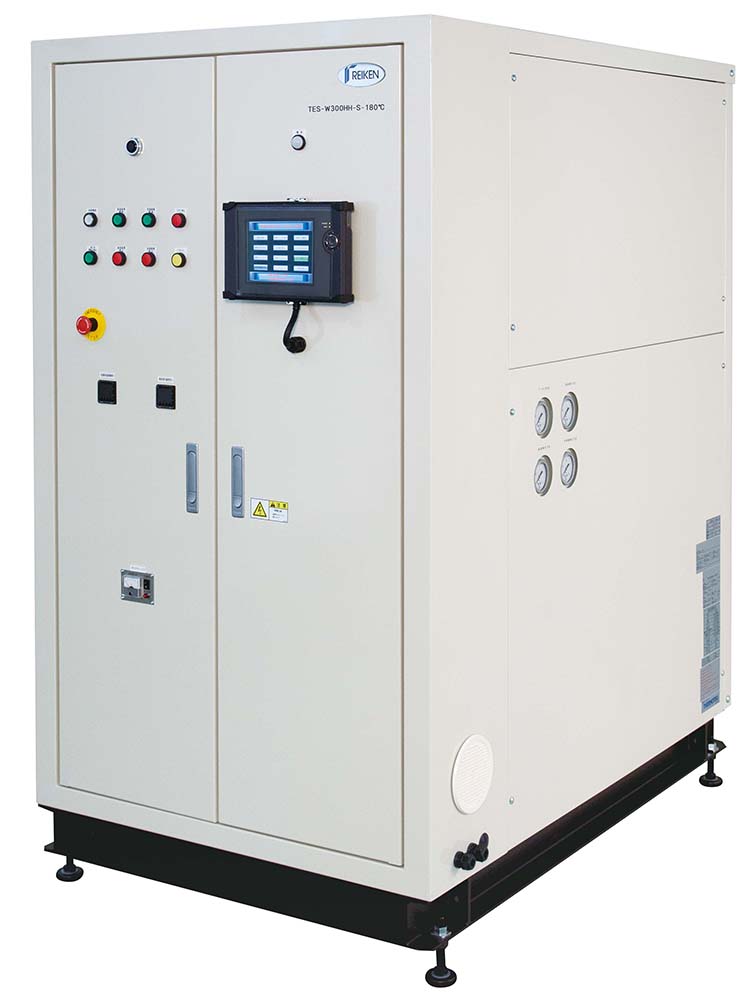

金型急温急冷システム/熱媒体急温急冷循環装置 TESシリーズ

金型への媒体温度を高低間で瞬時に切り替え

金型への媒体温度を高低間で瞬時に切り替えます。

カタログダウンロード(イプロス)

STEAMシリーズはこちら

特長

金型急温急冷システム

導光板、レンズなどの精密成型
厚肉製品、外装部品に最適
フィラー系、発泡系材料に有効

熱媒体急温急冷循環装置

CVD装置の温調
反応装置のジャケット温調
プラスチックレンズの製造装置
各種チャンバーの熱源装置
熱プレス（CFRP）用途目的

TES特長

仕様

TES－Wタイプ（媒体水）製作可能範囲

型式	高温側最高温度	高温側ヒーター容量	高温側媒体循環量	低温側媒体循環量
TES－W	160℃：180℃	20～78kW×1～2系統	50～200L/min×1～2系統	50～200L/min

※金型温度は金型サイズや金型冷却孔の設計により大きく変化します。
※ヒーター容量、冷却能力は成形条件により選定可能です。
※記載されている仕様は予告なく変更することがあります。

TES－Oタイプ（媒体油）製作可能範囲

型式	高温側最高温度	高温側ヒーター容量	高温側媒体循環量	低温側媒体循環量
TES－O	300℃	18～78kW×1～2系統	250～350L/min×1～2系統	250～350L/min×1～2系統

※金型温度は金型サイズや金型冷却孔の設計により大きく変化します。
※ヒーター容量、冷却能力は成形条件により選定可能です。
※記載されている仕様は予告なく変更することがあります。
